Все, что связано с пожарной безопасностью, жестко регламентировано. Проектирование огнестойких кабельных линий (ОКЛ) – не исключение. Перед тем как приступать к работам, специалисту необходимо изучить Правила устройства электроустановок (ПУЭ) и другие нормативные документы, в соответствии с Инструкцией по проектированию и монтажу ОКЛ (технологический регламент по монтажу), получить лицензию СРО, а также выяснить все тонкости прокладки этих линий.
Все, что связано с пожарной безопасностью, жестко регламентировано. Проектирование огнестойких кабельных линий (ОКЛ) – не исключение. Перед тем как приступать к работам, специалисту необходимо изучить Правила устройства электроустановок (ПУЭ) и другие нормативные документы, в соответствии с Инструкцией по проектированию и монтажу ОКЛ (технологический регламент по монтажу), получить лицензию СРО, а также выяснить все тонкости прокладки этих линий.Подготовка к работе
Приступать к монтажу ОКЛ можно после завершения строительства, когда готовы пол, потолок, стены. Запрещается крепление ОКЛ к поверхностям, огнестойкость которых ниже огнестойкости прокладываемой трассы ОКЛ.Перед выдачей (получением) в монтаж изделий после хранения их нужно проверить на соответствие установленным техническим требованиям рабочей документации. Вместе с основными изделиями монтажная организация должна закупить все крепежные и монтажные элементы, которые входят в состав сертификата ОКЛ. Часто для монтажа используют пластиковые дюбели, латунные анкеры, что вредит общей пожаростойкости конструкции, ведь латунь плавится при более низкой температуре, чем, например, сталь. Для ОКЛ можно использовать только стальные дюбели и анкеры с высокой температурой плавления.
Этапы работ по монтажу ОКЛ
Работы по монтажу огнестойких кабельных линий должны выполняться в соответствии с проектной документацией объекта, технологическим регламентом, а также на основании правил устройства электроустановок.
Монтаж ОКЛ включает в себя:
разметку трасс;
монтаж системы кабельных лотков и коммутационных устройств;
прокладку кабелей (раскатка, укладка, закрепление);
разделку кабелей и подключение противопожарного оборудования.
Разметку трасс ОКЛ следует проводить в соответствии с проектом, при этом необходимо учитывать требования к минимально допустимому радиусу изгиба кабелей, которые указаны в документации производителя этой продукции.

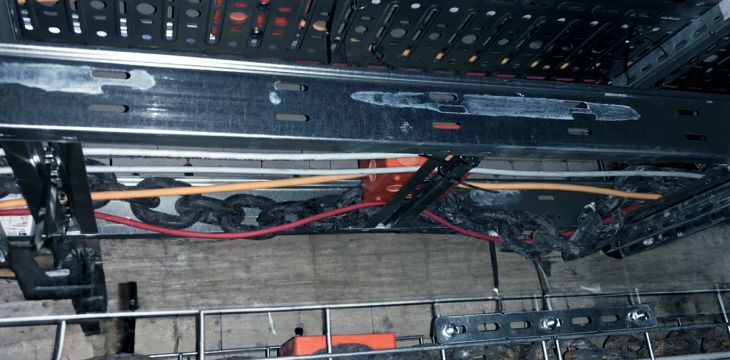

Нюансы монтажа
- расстояние между опорами должно составлять не более 1200 мм;
- крайние точки настенных консолей фиксируются с помощью кронштейнов и поддерживающей шпильки;
- максимальная нагрузка кабеля в лотках не должна превышать значений, указанных в инструкции по монтажу ОКЛ;
- конструкции должны быть установлены так, чтобы кабельная трасса электропроводки проходила на расстоянии не менее, чем:
- 100 мм от технологических трубопроводов, идущих параллельно электропроводке;
- 500 мм – то же, но заполненных горючими жидкостями или газами;
- 50 мм – от технологического трубопровода при пересечении с ним;
- 100 мм – то же, но заполненных горючими газами или жидкостями;
- 250 мм – от коробов до технологического трубопровода, проходящего над ними;
- 300 мм – от крышки короба до потолка или балки.
- Лоток при монтаже ОКЛ должен быть загружен на ¼ от его возможностей, которые прописаны в инструкции производителя.
После окончания монтажа ОКЛ необходимо:
- выполнить измерения электрического сопротивления изоляции, как между всеми жилами кабелей, так и между каждой жилой используемого кабеля;
- выполнить «прозвонку» между всеми жилами кабелей и между каждой жилой.
Любое нарушение требований инструкции может привести к снижению заявленных показателей времени работоспособности ОКЛ в условиях пожара. Это необходимо учесть на этапе подготовки проекта.
